SIG (Sistema de Información Geográfica) comprende un proceso integral que combina la cartografía, el análisis espacial y la gestión de datos para capturar, almacenar, manipular, analizar, gestionar e interpretar todo tipo de información geográficamente referenciada. Utilizando tecnología avanzada, permite a los usuarios visualizar e interpretar datos en muchas formas que muestran relaciones, patrones y tendencias en forma de mapas, globos, informes y gráficos.
El diseño SIG es fundamental en una variedad de aplicaciones que van desde la planificación urbana y la gestión del medio ambiente hasta la logística y la respuesta a emergencias. Permite a los planificadores y analistas tomar decisiones más informadas y efectivas al proporcionar una plataforma para la integración y análisis de diferentes capas de información geográfica, como población, terreno, tráfico, zonificación, redes de servicios y más.
¿Cómo utilizar SIG en la infraestructura vial?
La implementación de SIG (Sistema de Información Geográfica) en la infraestructura vial existente o proyectada implica una serie de pasos para optimizar el proceso de planificación y ejecución. Aquí hay un resumen de cómo se lleva a cabo:
- Recolección de Datos: Se recopilan datos geoespaciales detallados del área de interés, incluyendo información sobre el terreno, uso del suelo, infraestructura existente y condiciones ambientales.
- Análisis Espacial: Utilizando el software GIS, se analizan los datos para identificar las mejores rutas, teniendo en cuenta factores como la topografía, la accesibilidad y el impacto ambiental.
- Integración de Datos: Se integran datos de múltiples fuentes para crear un modelo comprensivo que sirva de base para el diseño y la toma de decisiones.
- Visualización y Modelado: Se crean mapas y modelos 3D para visualizar el proyecto y evaluar diferentes escenarios de diseño.
- Colaboración Multidisciplinaria: Los datos y modelos GIS se comparten entre los diferentes equipos involucrados, como ingenieros, planificadores y ecologistas, para facilitar la colaboración y la toma de decisiones informadas.
- Monitoreo y Gestión: Durante y después de la construcción, el GIS se utiliza para monitorear el progreso y gestionar la infraestructura vial, ayudando a identificar y resolver problemas rápidamente.

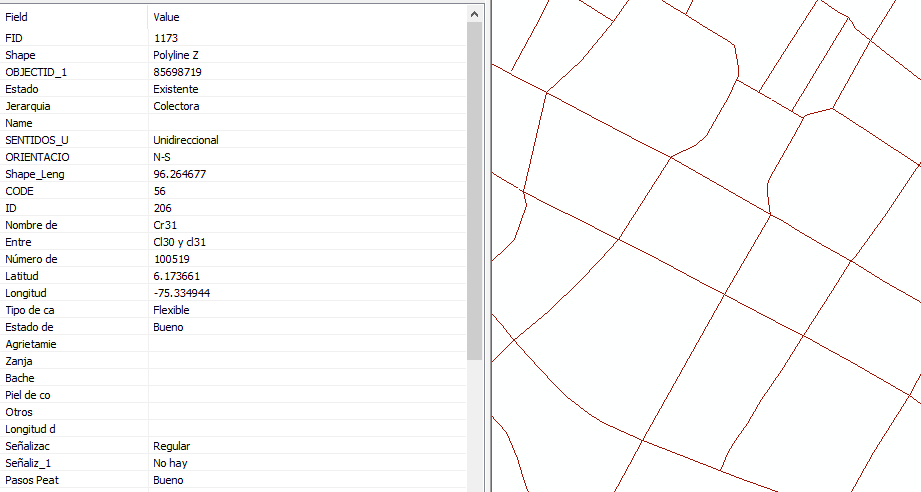

Un ejemplo del uso de esas herramientas se presenta en la siguiente imagen. Se puede apreciar cómo en el lado derecho se tienen líneas que representan los ejes viales de la red. Cada uno de estos ejes tiene las propiedades que se presentan a la izquierda, como jerarquía, estado de la vía, el sentido y demás. Este tipo de información ayuda a tener un control sobre una malla vial existente, así como para programar intervenciones o mejoramientos.
Tipos de herramientas
Actualmente existente diversos softwares que permiten la implementación el sistema SIG, los softwares más utilizados en Colombia se encuentran ArcGis y QGis, cada uno ofrece diversas opciones de análisis y gestión de datos. Una de las diferencias principales entre estas dos herramientas radica en que ArcGis es un software no libre y por el contrario QGis es de código abierto, por lo cual este último es de fácil acceso para todos. En base a nuestra experiencia ambos softwares son de gran utilidad en los proyectos viales y de movilidad, ArcGis lo implementamos en mayor parte para procesar y analizar información y QGis contiene más opciones del tipo visual por lo cual hacemos uso de este sobre todo para temas de presentación y generación de resultados, por lo cual hemos utilizado ambos programas de manera en conjunta en un mismo proyecto.
En Vialco Ingeniería S.A.S. hemos utilizado las herramientas que ofrece el entorno SIG para la elaboración de inventarios viales: dimensiones de la calzada, estado de la infraestructura, entre otros. Así como la coordinación de los elementos viales con demás entornos urbaníscos en proyectos como planes parciales y otros estudios de movilidad.
