El diseño de explanaciones es parte importante en cualquier proyecto de ingeniería civil, ya sea para la construcción de carreteras, edificios o cualquier infraestructura que requiera una superficie nivelada. Autodesk Civil 3D es una herramienta poderosa que permite a los ingenieros crear, analizar y optimizar explanaciones de manera eficiente. En este blog, exploraremos los pasos esenciales para realizar explanaciones en Civil 3D, maximizando las capacidades del software para obtener resultados precisos y eficientes.
¿Qué es una Explanación?
Antes de profundizar en los detalles técnicos, es importante entender qué es una explanación. Una explanación es el proceso de preparar un terreno mediante cortes y rellenos para obtener una superficie nivelada o con la pendiente deseada. Este proceso permite modelar los taludes y huella de la estructura que se implantará.
Pasos para Realizar Explanaciones en Civil 3D
Importación de Datos del Terreno y creación de superficies
– Recopilación de Datos: El primer paso es recopilar los datos topográficos del sitio. Estos datos pueden provenir de levantamientos topográficos, drones u otras fuentes.
– Importación a Civil 3D: Una vez recopilados los datos, se importan a Civil 3D. Esto se puede hacer mediante archivos de puntos, superficies TIN, entre otros formatos compatibles.
– Generación de Superficies: Con los datos importados, se crea una superficie en Civil 3D. Esta superficie representará el terreno existente y será la base para la modelación de la explanación.
Diseño de la Explanación
– Definición de los Parámetros: Se definen los parámetros de la explanación, incluyendo las cotas de corte y relleno, pendientes deseadas y cualquier restricción geotécnica o ambiental.
– Creación de Plataformas: Utilizando las herramientas de diseño de Civil 3D, se crean plataformas que representan las áreas niveladas. Esto incluye la definición de bordes, pendientes y zonas de transición. Esta plataforma representa la huella de la estructura que se implantará en la zona de la explanación.
Cálculo de Volúmenes de Corte y Relleno
Civil 3D cuenta con herramientas avanzadas para modelar las plataformas de explanación, incluyendo los taludes y bermas que se requieran para la conformación de esta. Además, permite calcular los volúmenes de corte y lleno necesarios. Esto es crucial para estimar costos y planificar las operaciones de movimiento de tierras.
Optimización del Diseño

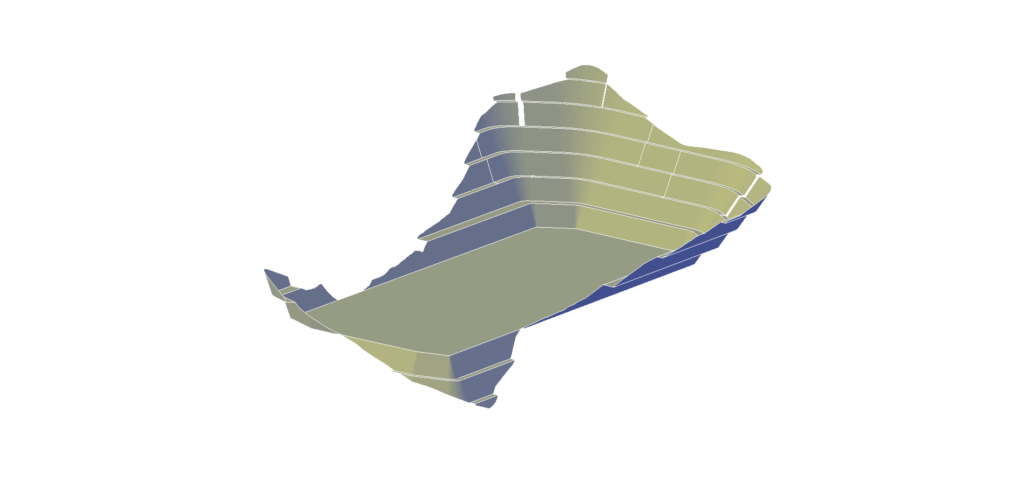

Civil 3D permite visualizar el diseño en 3D, lo que facilita la identificación de posibles problemas y la presentación del proyecto a los interesados.
¿Qué te entregamos?

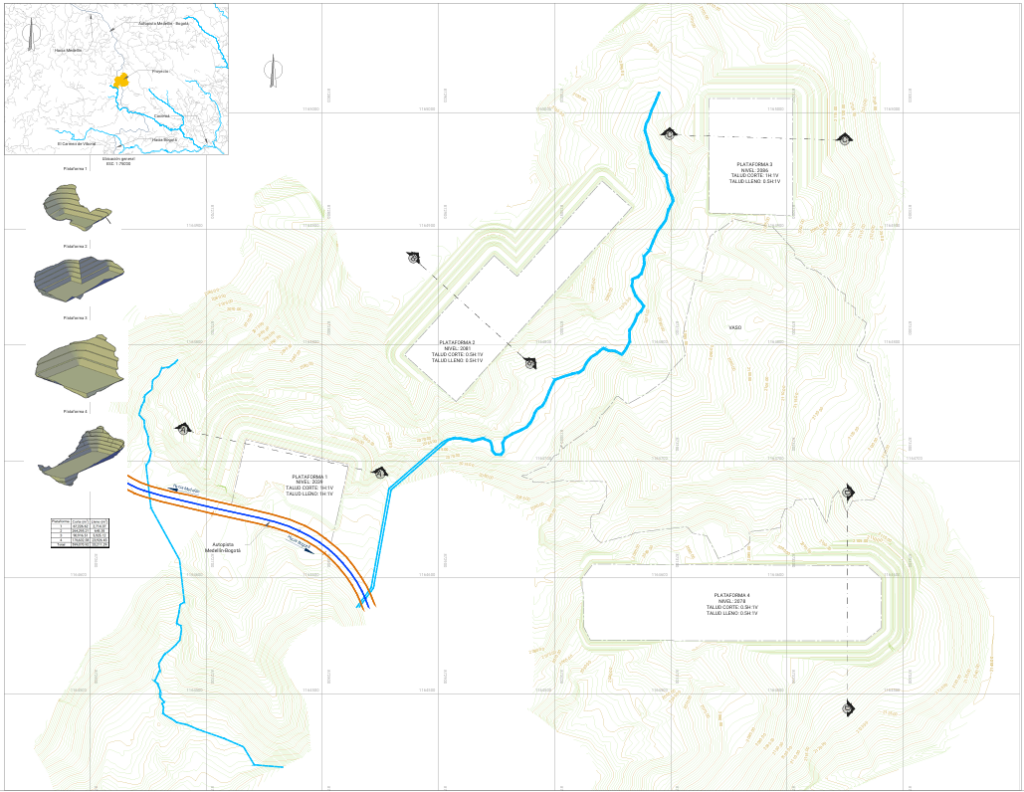

Como producto final de la modelación de las plataformas implantadas, generamos la superficie del terreno modificada, es decir, con la implantación de las plataformas, también proporcionamos planos con las secciones transversales de las explanaciones modeladas y detalle de los taludes y muros implementados en el proyecto, con los detalles necesarios que permitan la construcción. Adicional a esto, presentamos un reporte de los volúmenes totales e individuales de cada explanación realizada.
La realización del modelado de explanaciones es esencial para realizar proyectos de manera eficiente y precisa, facilitando un diseño ajustado a las condiciones reales, además de obtener con este análisis el movimiento de tierra que permite estimar costos y planificar las operaciones para el manejo de este material. Además, se pueden evaluar diferentes escenarios y alternativas del diseño para seleccionar la opción más eficiente y viable. Si tu proyecto requiere de la modelación de explanaciones, contáctanos, recuerda que este análisis es esencial para el éxito en un proyecto constructivo.
